今回は「Try Envoy」の「Implementing Metrics and Tracing Capabilities」を紹介する.Envoy を実戦投入するときには「モニタリング」や「トレーシング」など,関連する技術トピックも把握しておく必要があると思う.今回の「Implementing Metrics and Tracing Capabilities」では「Envoy x Prometheus x Grafana x Jaeger」をまとめて試せる「お得すぎる!」コンテンツになっている.
Implementing Metrics and Tracing Capabilities
手順は以下の「計7種類」ある.
- Step.1 「Start Envoy」
- Step.2 「Adding Metrics」
- Step.3 「Adding Tracing」
- Step.4 「Generating Traffic」
- Step.5 「Viewing Metrics」
- Step.6 「Dashboarding Metrics with Grafana」
- Step.7 「Viewing Tracing」
www.envoyproxy.io
www.katacoda.com
Step.1 「Start Envoy」
まず,Envoy と katacoda/docker-http-server:healthy
を起動し,動作確認をしておく.
$ docker run --name=proxy -d \
-p 80:10000 \
-p 9901:9901 \
-v $(pwd)/envoy/:/etc/envoy \
envoyproxy/envoy:latest
$ docker run -d katacoda/docker-http-server:healthy
$ docker run -d katacoda/docker-http-server:healthy
$ curl 172.18.0.3
<h1>A healthy request was processed by host: 23fe941d8f04</h1>
$ curl 172.18.0.4
<h1>A healthy request was processed by host: bc3b328e6fbf</h1>
$ curl localhost
<h1>A healthy request was processed by host: bc3b328e6fbf</h1>
$ curl localhost
<h1>A healthy request was processed by host: 23fe941d8f04</h1>
ただし,今まで紹介した Try Envoy のコンテンツには出てなかった設定が envoy.yaml
にある.例えば tracing
で,今回試していく.
admin:
access_log_path: /tmp/admin_access.log
address:
socket_address: { address: 0.0.0.0, port_value: 9901 }
static_resources:
listeners:
- name: listener_0
address:
socket_address: { address: 0.0.0.0, port_value: 10000 }
filter_chains:
- filters:
- name: envoy.http_connection_manager
config:
codec_type: auto
stat_prefix: ingress_http
generate_request_id: true
tracing:
operation_name: egress
route_config:
name: local_route
virtual_hosts:
- name: backend
domains:
- "*"
routes:
- match:
prefix: "/"
route:
cluster: targetCluster
http_filters:
- name: envoy.router
clusters:
- name: targetCluster
connect_timeout: 0.25s
type: STRICT_DNS
dns_lookup_family: V4_ONLY
lb_policy: ROUND_ROBIN
hosts: [
{ socket_address: { address: 172.18.0.3, port_value: 80 }},
{ socket_address: { address: 172.18.0.4, port_value: 80 }}
]
health_checks:
- timeout: 1s
interval: 10s
interval_jitter: 1s
unhealthy_threshold: 6
healthy_threshold: 1
http_health_check:
path: "/health"
- name: jaeger
connect_timeout: 1s
type: strict_dns
lb_policy: round_robin
load_assignment:
cluster_name: jaeger
endpoints:
- lb_endpoints:
- endpoint:
address:
socket_address:
address: 172.18.0.6
port_value: 9411
tracing:
http:
name: envoy.zipkin
config:
collector_cluster: jaeger
collector_endpoint: "/api/v1/spans"
shared_span_context: false
Step.2 「Adding Metrics」
Envoy をモニタリングするため,Prometheus コンテナを起動する.
$ docker run -d -p 9090:9090 \
-v /root/envoy/prometheus.yml:/etc/prometheus/prometheus.yml \
--name prometheus-server \
prom/prometheus
Prometheus の設定ファイル prometheus.yml
は以下となる.簡単に言うと,Envoy の管理画面に 9901 ポートで接続できるため,そこから /stats/prometheus
エンドポイントにアクセスし,メトリクスを収集している.
global:
scrape_interval: 15s
evaluation_interval: 15s
scrape_configs:
- job_name: 'envoy'
metrics_path: /stats/prometheus
static_configs:
- targets: ['172.18.0.2:9901']
labels:
group: 'envoy'
Prometheus の詳細は「入門 Prometheus」を読むと良いかと!
kakakakakku.hatenablog.com
すると,Katacoda の公開ドメインから Prometheus の管理画面にも接続できるようになる.
Step.3 「Adding Tracing」
次は Envoy で「分散トレーシング」を試す.今回は Uber の OSS であり,CNCF に参加するなど,よく知られた「Jaeger」を使う.Jaeger は Twitter の OSS である「Zipkin」の API と互換性があるため,envoy.yaml
の tracing
セクションでは,トレースドライバとして envoy.zipkin
を指定する.
www.jaegertracing.io
tracing:
http:
name: envoy.zipkin
config:
collector_cluster: 172.18.0.6
collector_endpoint: "/api/v1/spans"
shared_span_context: false
ドキュメントに書いてある通り,Envoy は以下のようなトレースドライバをサポートしている.
envoy.lightstep
envoy.zipkin
envoy.dynamic.ot
envoy.tracers.datadog
envoy.tracers.opencensus
envoy.tracers.xray
www.envoyproxy.io
さらに重要なポイントがあり,envoy.yaml
の中に generate_request_id
と tracing
を追加している.generate_request_id
を true
にすると,x-request-id
ヘッダに UUID を追加することを明示的に設定できる.tracing
を設定すると,既に説明した tracing
セクションにトレース情報を送信する.
static_resources:
listeners:
- name: listener_0
address:
socket_address: { address: 0.0.0.0, port_value: 10000 }
filter_chains:
- filters:
- name: envoy.http_connection_manager
config:
codec_type: auto
stat_prefix: ingress_http
generate_request_id: true
tracing:
operation_name: egress
最後にトレーシング用に Jaeger コンテナを起動しておく.
$ docker run -d --name jaeger -e COLLECTOR_ZIPKIN_HTTP_PORT=9411 -p 9411:9411 -p 5775:5775/udp -p 16686:16686 jaegertracing/all-in-one:latest
Step.4 「Generating Traffic」
Envoy にリクエストを送り続ける.
$ while true; do curl localhost; sleep .5; done
Step.5 「Viewing Metrics」
ある程度 Envoy にリクエストを送ったら,今度は Prometheus の管理画面で Envoy のメトリクス envoy_cluster_external_upstream_rq
をグラフ化する.これは Envoy のリクエスト数となる.
envoy_cluster_external_upstream_rq{envoy_cluster_name="targetCluster"}

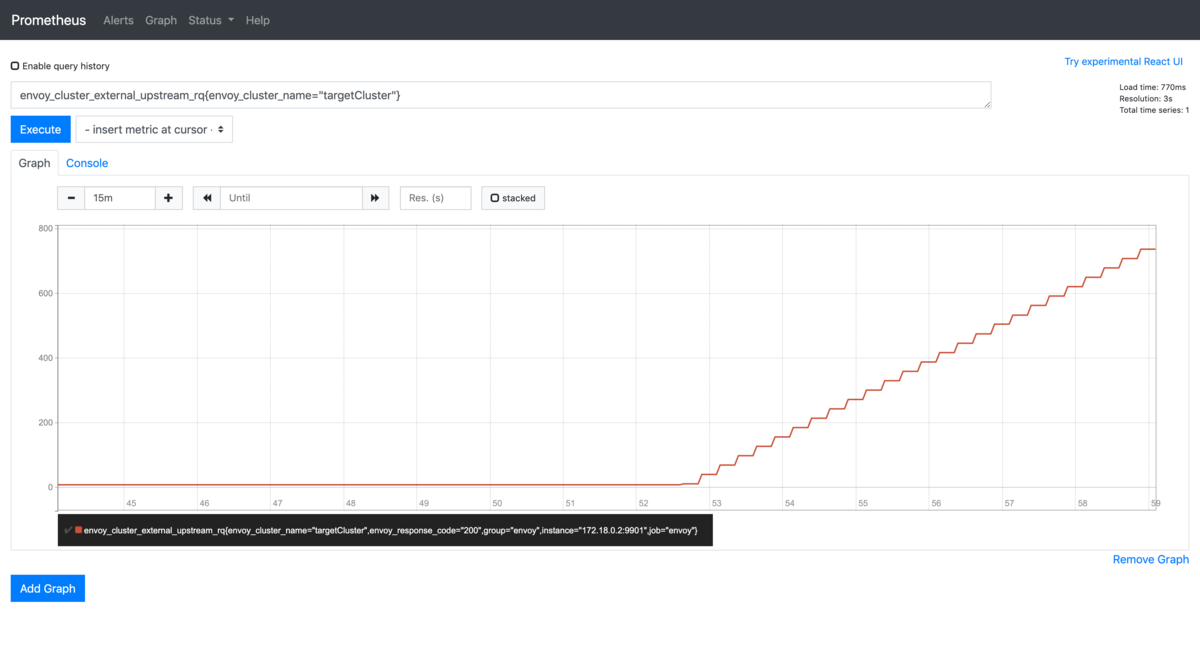

すると,以下のようにメトリクスの増加を確認できる.
Step.6 「Dashboarding Metrics with Grafana」
今度は Prometheus の可視化としてもよく使う「Grafana」を試す.Grafana コンテナを起動する.
$ docker run --name=grafana -d -p 3000:3000 grafana/grafana

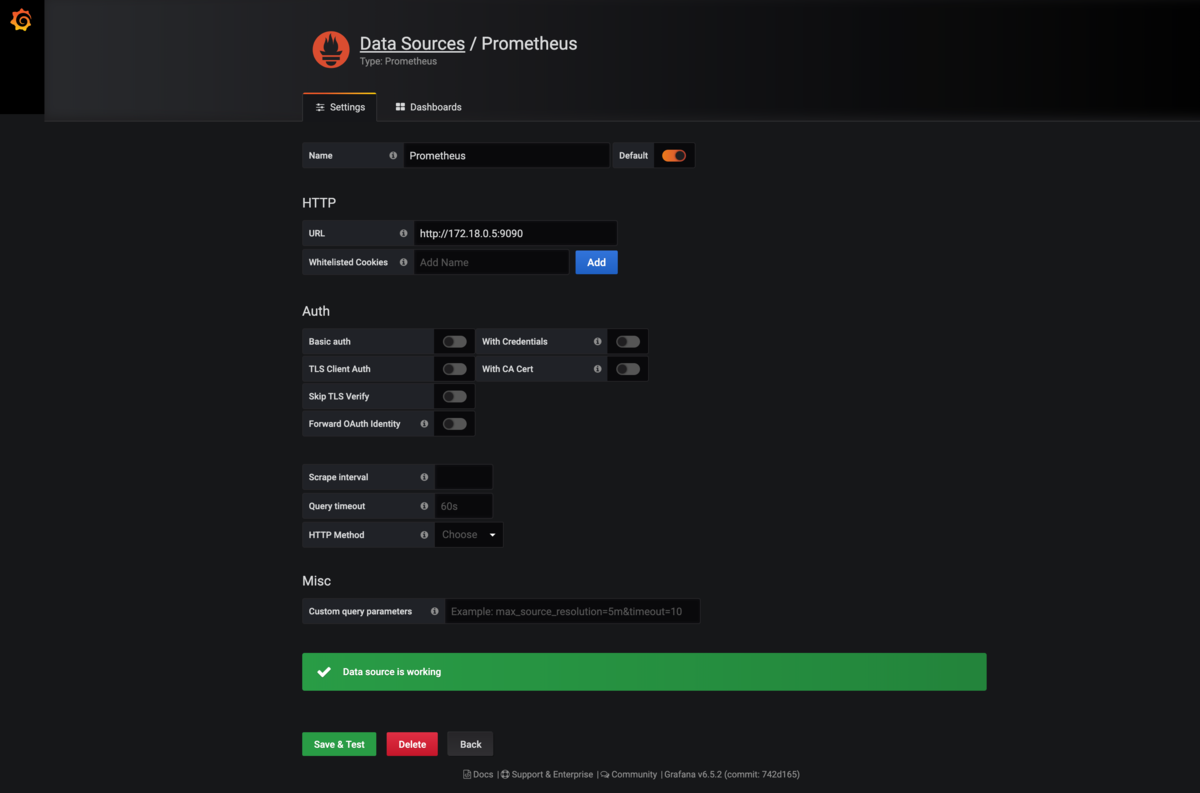

次に Prometheus データソースを登録する.HTTP URL に http://172.18.0.5:9090
を設定し「Save & Test」を押す.

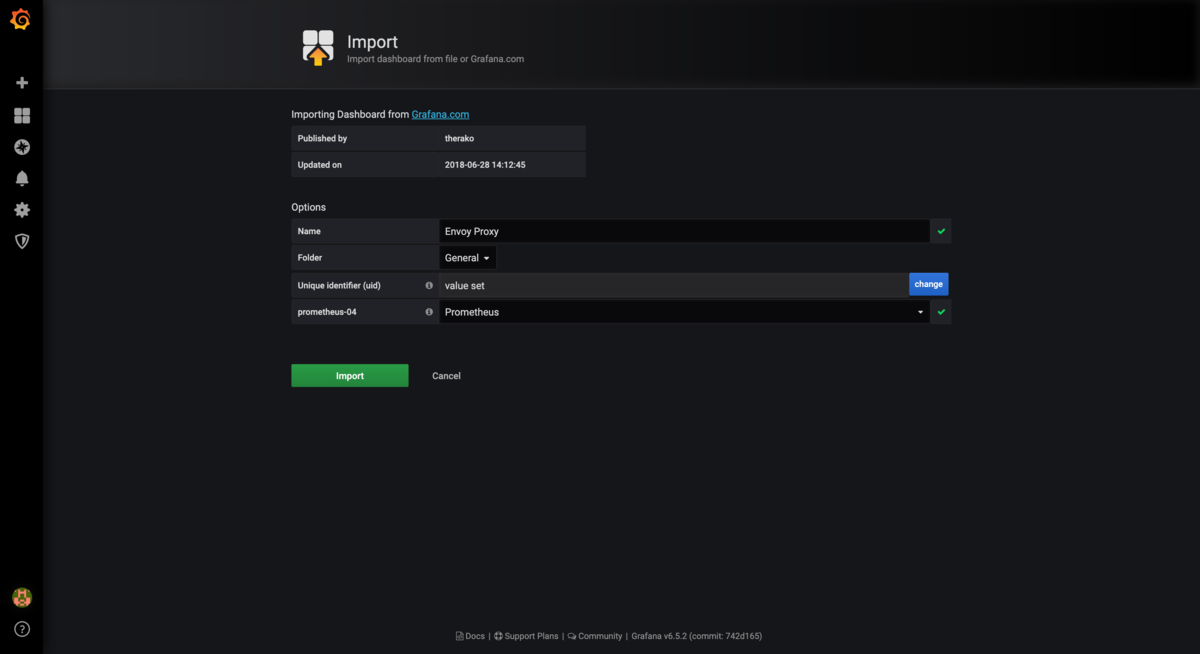

また Envoy 用の Grafana ダッシュボードが用意されているため,ダッシュボード ID 6693
を指定して「Import」を押すと,すぐに Envoy 用のダッシュボードが使えるようになる.
grafana.com
もう1度 Envoy にリクエストを送り続ける.途中で /unhealthy
エンドポイントを使ってヘルスチェックを落としたり,/healthy
エンドポイントを使って復活させたり,HTTP 200 以外のエラーが出るように操作した.
$ while true; do curl localhost; sleep .1; done
$ curl 172.18.0.3/unhealthy
$ curl 172.18.0.4/unhealthy
$ curl 172.18.0.3/healthy
$ curl 172.18.0.4/healthy

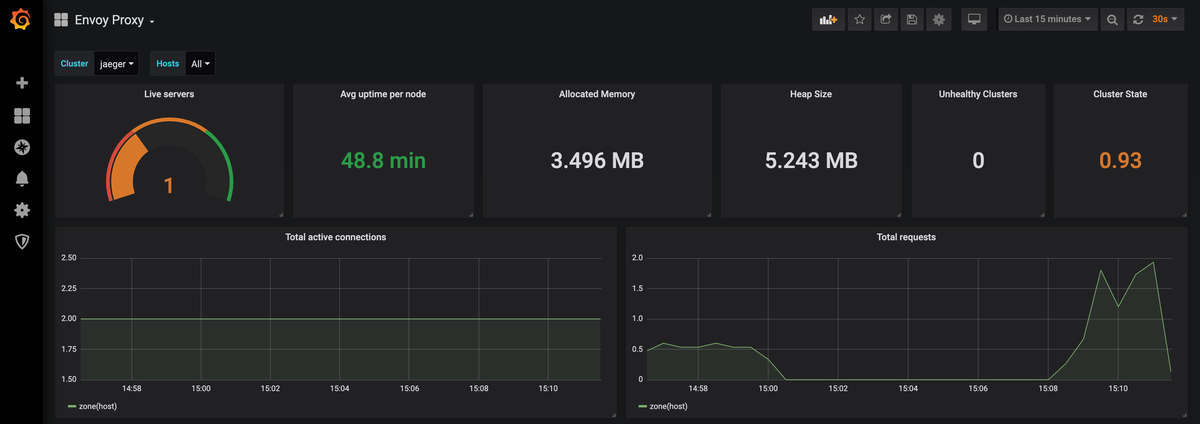

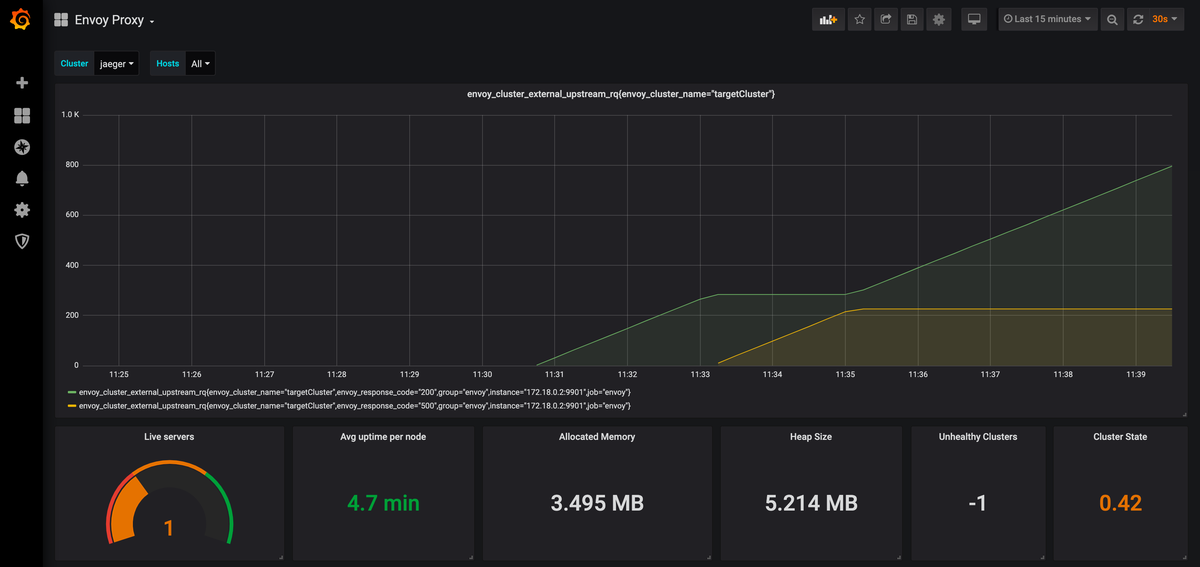

すると,Prometheus のグラフに HTTP 500 の件数も表示される.今回はダッシュボードを拡張し,Grafana で確認できるようにした.
Step.7 「Viewing Tracing」

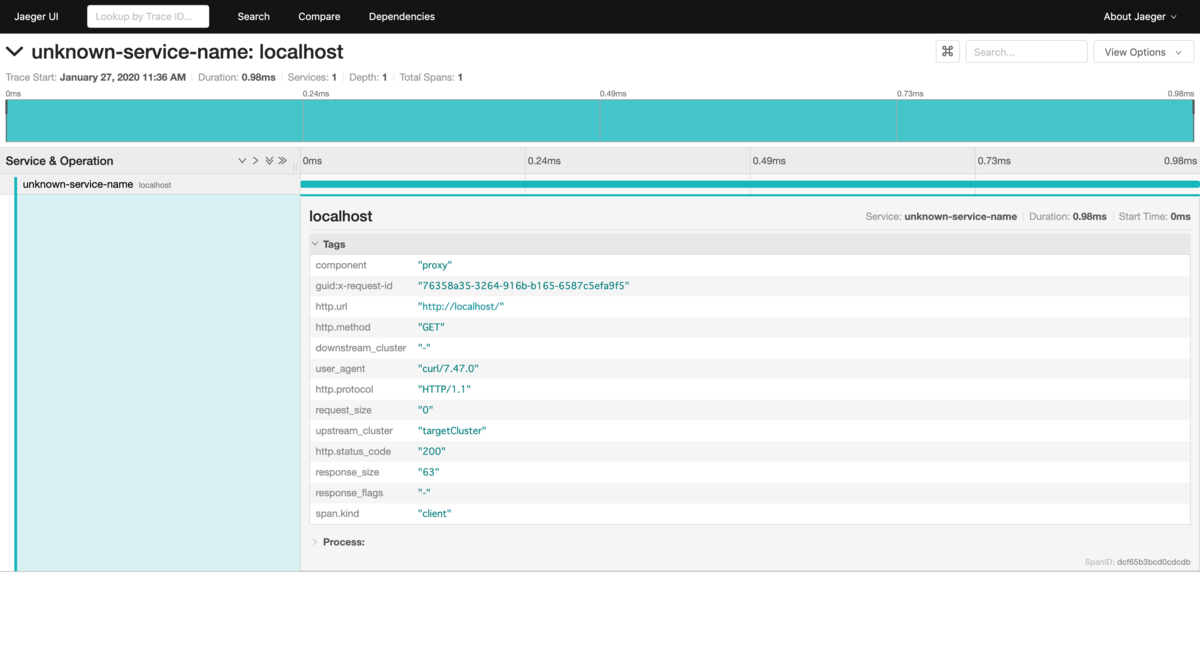

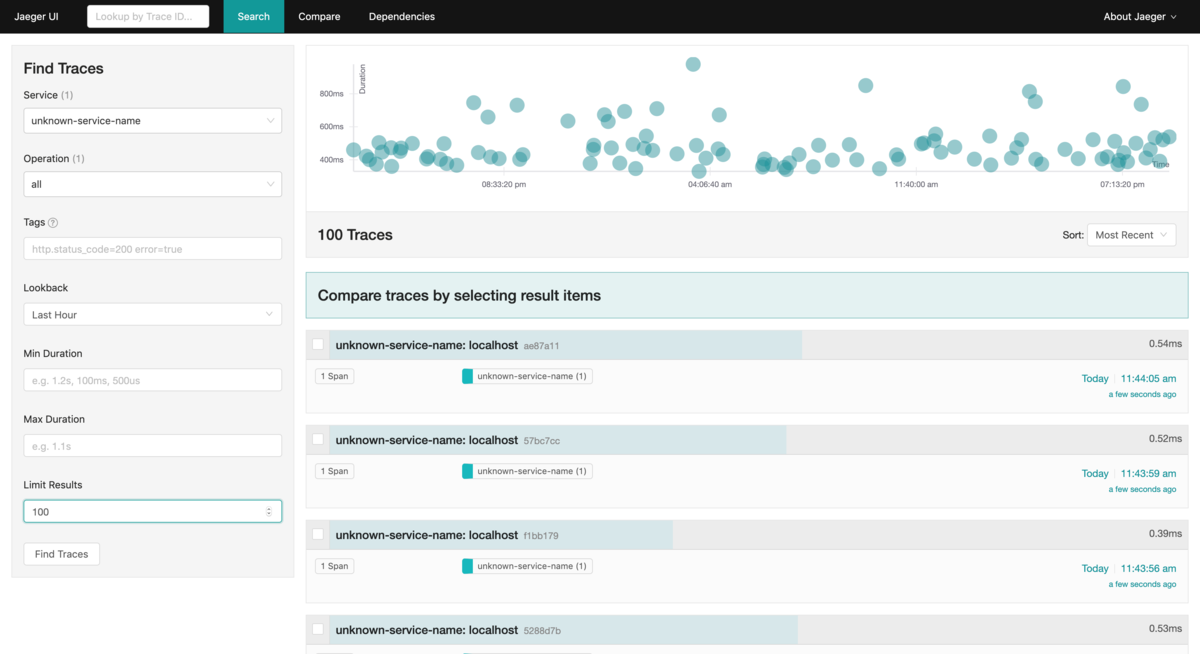

最後は Jaeger UI を確認する.以下は Jaeger の「トレース分布(横軸 : 時系列 / 縦軸 : レスポンス)」と「トレース詳細」を確認した.とは言え,本格的なトレースにはなってなく,得られる情報も少なかった.今回はあくまで動作確認を目的にしていると言えそう.
まとめ
- 「Try Envoy」の「Implementing Metrics and Tracing Capabilities」を試した
- 内容としては「浅く広く」ではあるものの「Envoy x Prometheus x Grafana x Jaeger」をまとめて試せるお得感はある
- やっと「Try Envoy」を(ほぼ)完走した 🎉
プルリクエスト
試しながら気付いた誤りを修正してプルリクエストを送っておいた!
github.com
